Tư Vấn, Thiết Kế Hệ Thống Hút Khói Bếp Công Nghiệp Theo Yêu Cầu

Trong bất kỳ gian bếp nhà hàng, khách sạn hay bếp ăn tập thể nào, nếu ví các thiết bị nấu nướng là “trái tim” thì hệ thống hút khói chính là “lá phổi”. Một trái tim khỏe mạnh không thể hoạt động trong một cơ thể thiếu oxy. Thực tế đáng buồn là có đến 60% các gian bếp hiện nay gặp vấn đề về nhiệt độ và mùi hôi chỉ sau vài tháng vận hành. Nguyên nhân không nằm ở việc họ mua quạt hút yếu, mà nằm ở khâu tư vấn và thiết kế ngay từ ban đầu đã bị xem nhẹ hoặc thực hiện sai quy cách.

Một hệ thống hút khói đạt chuẩn không đơn thuần là lắp một chiếc quạt và nối ống ra ngoài trời. Đó là một bài toán phức tạp về khí động học, cân bằng áp suất, xử lý tiếng ồn và lọc sạch mùi trước khi thải ra môi trường. Bài viết này sẽ cung cấp cho bạn cái nhìn chuyên sâu về quy trình tư vấn và thiết kế hệ thống hút khói bếp công nghiệp, giúp bạn tối ưu hóa chi phí và hiệu quả vận hành ngay trên bản vẽ.

Xem thêm: Lắp đặt hệ thống hút khói nhà hàng, bếp công nghiệp uy tín

Tầm Quan Trọng Của Thiết Kế Hệ Thống Hút Khói Trước Khi Thi Công

Nhiều chủ đầu tư thường có tâm lý “làm đến đâu tính đến đó” hoặc giao phó hoàn toàn cho các đội thợ cơ khí không chuyên về bếp. Hậu quả là hệ thống hút khói hoạt động không hiệu quả: khói vẫn quẩn trong bếp, nhiệt độ phòng lên tới 40 độ C, tiếng ồn động cơ như máy cày, và tệ hơn là bị cư dân xung quanh kiện cáo vì mùi thức ăn xả thẳng ra khu dân cư.

Việc đầu tư vào bản vẽ thiết kế hệ thống hút khói bài bản mang lại 3 lợi ích cốt lõi:

1. Đảm bảo hiệu năng: Tính toán chính xác lưu lượng khí cần hút dựa trên nhiệt lượng thực tế của bếp.

2. Tối ưu chi phí vận hành: Chọn đúng công suất motor giúp tiết kiệm điện năng hàng tháng. Đường ống thiết kế chuẩn giúp quạt chạy êm, ít phải bảo trì.

3. Tuân thủ pháp lý: Thiết kế hệ thống lọc mùi và xả thải đúng quy chuẩn môi trường và phòng cháy chữa cháy.

Tại Sao Cần Tư Vấn Thiết Kế Hệ Thống Hút Khói Riêng Biệt Cho Từng Bếp?

Không có một công thức chung nào cho mọi hệ thống hút khói. Mỗi nhà hàng có một thực đơn khác nhau, kiến trúc khác nhau, và do đó, giải pháp thiết kế phải được “may đo” riêng biệt.

Phân Tích Dựa Trên Đặc Thù Món Ăn

Một nhà hàng chuyên món Âu (ít khói, nhiệt ổn định) sẽ có yêu cầu thiết kế hệ thống hút khói khác hoàn toàn so với nhà hàng chuyên món Á (xào nấu lửa lớn, nhiều dầu mỡ).

• Với bếp Á: Lượng nhiệt và dầu mỡ cực lớn đòi hỏi chụp hút phải có tiết diện rộng, phin lọc mỡ dạng công nghiệp và vận tốc gió tại miệng hút cao.

• Với bếp nướng than hoa: Khói sinh ra chứa nhiều muội than và khí CO, cần thiết kế hệ thống hút khói có tháp xử lý bụi và quạt chịu nhiệt cao áp.

Tối Ưu Hóa Theo Hiện Trạng Kiến Trúc

Kiến trúc sư thiết kế bếp phải giải quyết các bài toán hóc búa về không gian:

• Trần bếp quá thấp: Phải thiết kế chụp hút vát nghiêng hoặc chụp hút đảo để không gây ngột ngạt.
• Nhà hàng nằm trong tòa nhà cao tầng: Đường ống trục đứng (hộp kỹ thuật) quá dài gây tổn thất áp suất lớn, cần tính toán chọn quạt ly tâm cao áp thay vì quạt hướng trục thông thường.

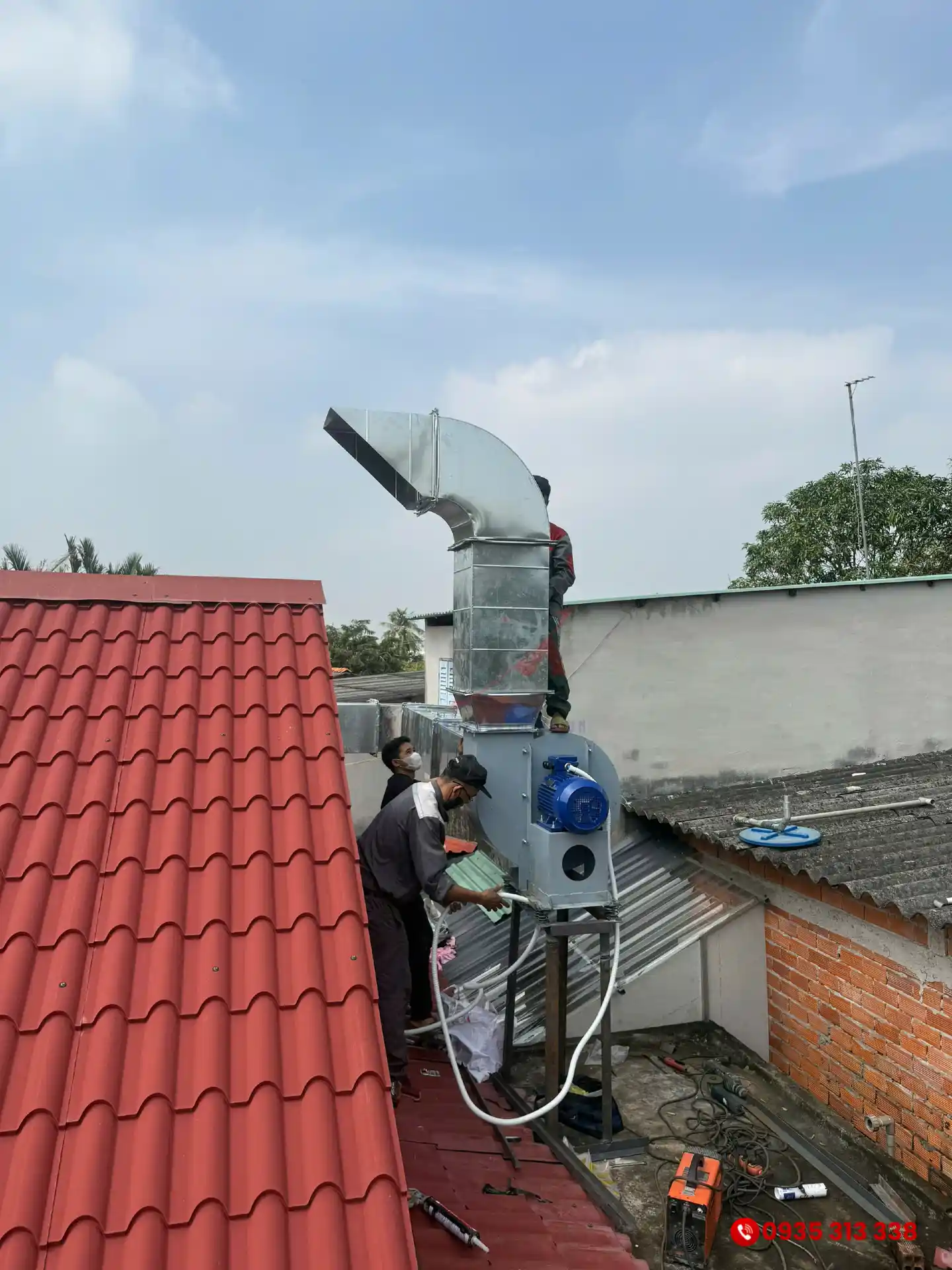

• Khu dân cư đông đúc: Vị trí đặt motor và miệng xả phải được tính toán kỹ lưỡng để hướng gió không tạt vào nhà dân và tiếng ồn phải được triệt tiêu tối đa.

Quy Trình Tư Vấn Giải Pháp Hệ Thống Hút Khói Chuyên Nghiệp

Để ra được một bản vẽ thiết kế hệ thống hút khói hoàn chỉnh, các kỹ sư cần trải qua một quy trình tư vấn nghiêm ngặt. Đây là sự khác biệt giữa đơn vị chuyên nghiệp và các xưởng gia công tự phát.

Bước 1: Phân Tích Thực Đơn

Inox Nhật Minh sẽ tìm hiểu: “Bếp của bạn phục vụ món gì?”. Món nướng, món chiên nhúng hay món hầm? Mật độ dầu mỡ trong khói dự kiến là bao nhiêu? Việc này quyết định loại phin lọc mỡ cần dùng trong chụp hút (phin lọc inox dạng nan hay phin lọc dạng lưới).

Bước 2: Khảo Sát Vị Trí Xả Khí

Đây là bước quan trọng nhất về mặt môi trường. Kỹ sư sẽ khảo sát hướng gió chủ đạo, khoảng cách đến các tòa nhà lân cận. Hệ thống hút khói tốt là hệ thống không làm phiền hàng xóm. Nếu vị trí xả quá nhạy cảm, chúng tôi sẽ tư vấn các giải pháp xử lý mùi cao cấp ngay từ khâu thiết kế.

Bước 3: Đánh Giá Không Gian Bếp

Thể tích của gian bếp quyết định số lần trao đổi khí trong một giờ. Với bếp công nghiệp, không khí trong phòng cần được thay mới từ 40 đến 60 lần/giờ để đảm bảo môi trường làm việc thông thoáng cho đầu bếp.

Xem thêm: Thi Công Hút Mùi Bếp Công Nghiệp: Từ Thiết Kế Đến Lắp Đặt Trọn Gói

Các Nguyên Tắc Vàng Trong Tính Toán Thiết Kế Hệ Thống Hút Khói

Đây là phần kỹ thuật cốt lõi. Một hệ thống hút khói hoạt động hiệu quả dựa trên những con số toán học và vật lý chính xác, không phải dựa trên cảm tính.

Tính Toán Lưu Lượng Gió (Q)

Công suất của hệ thống hút khói (Lưu lượng gió – m3/h) được tính toán dựa trên diện tích mặt chụp hút và vận tốc gió yêu cầu.

Nguyên tắc chung là vận tốc gió tại miệng hút (V) phải đạt từ 0.3 m/s đến 0.5 m/s. Nếu vận tốc thấp hơn, khói sẽ tràn ra ngoài mép chụp (hiện tượng trào khói). Nếu vận tốc quá cao, sẽ gây tiếng ồn lớn và hút cả lửa lên đường ống, gây nguy cơ cháy nổ.

Kỹ sư sẽ tính toán: Q = V x S (trong đó S là diện tích mặt chụp hút) để ra công suất quạt cần thiết.

Tính Toán Cột Áp

Rất nhiều trường hợp mua quạt công suất lớn nhưng vẫn hút yếu. Lý do là bỏ qua tính toán cột áp. Khi không khí di chuyển trong đường ống dài, đi qua các co cút (góc cua), qua phin lọc mỡ, nó sẽ bị cản trở bởi ma sát.

Thiết kế hệ thống hút khói chuẩn phải tính được tổng tổn thất áp suất (Pa) trên toàn tuyến ống. Đường ống càng dài, càng nhiều khúc cua thì cần quạt có cột áp càng cao (thường dùng quạt ly tâm) để thắng được lực cản này.

Vận Tốc Gió Trong Đường Ống

Kích thước đường ống dẫn khói không thể chọn bừa. Nó được tính toán để đảm bảo vận tốc gió trong ống nằm trong khoảng lý tưởng từ 8 m/s đến 12 m/s.

• Nếu vận tốc < 8 m/s: Dầu mỡ sẽ ngưng tụ, bám vào thành ống, lâu ngày gây tắc nghẽn và nguy cơ cháy nổ ống khói.
• Nếu vận tốc > 15 m/s: Gây tiếng ồn “xé gió” rất lớn và rung lắc đường ống.

Xem thêm:

Chụp Hút Khói Bếp Công Nghiệp – 4 Giải Pháp Thông Minh Cho Nhà Bếp Hiện Đại

Chụp Hút Khói Nhà Bếp 7 Tiêu Chí Quan Trọng Giúp Lựa Chọn Đúng Sản Phẩm

Giải Pháp Cấp Gió Tươi: Mảnh Ghép Còn Thiếu Của Hệ Thống Hút Khói

Một sai lầm kinh điển trong tư vấn thiết kế là chỉ chú trọng “hút ra” mà quên “cấp vào”. Khi hệ thống hút khói hoạt động, nó hút một lượng khí khổng lồ ra khỏi bếp, tạo ra áp suất âm.

Nếu không có hệ thống cấp gió tươi bù lại, áp suất âm sẽ gây ra các hiện tượng:

• Cửa bếp bị hút chặt, rất khó mở.
• Không khí nóng, mùi hôi từ cống rãnh hoặc khu vệ sinh bị hút ngược vào bếp.
• Quạt hút bị “đói gió”, giảm hiệu suất làm việc, kêu to.
• Đầu bếp bị thiếu oxy, nhanh mệt mỏi, ngất xỉu.

Tỷ Lệ Cấp Gió Tươi

Trong thiết kế hệ thống hút khói chuyên nghiệp, chúng tôi luôn tư vấn lắp đặt song song hệ thống cấp gió tươi. Tỷ lệ vàng thường là cấp lại khoảng 80% đến 90% lượng gió đã hút ra. 10% – 20% chênh lệch còn lại giúp duy trì áp suất âm nhẹ để mùi thức ăn không bay ra khu vực nhà hàng (phòng khách).

Phương Án Thiết Kế Cấp Gió

Có hai cách thiết kế phổ biến:

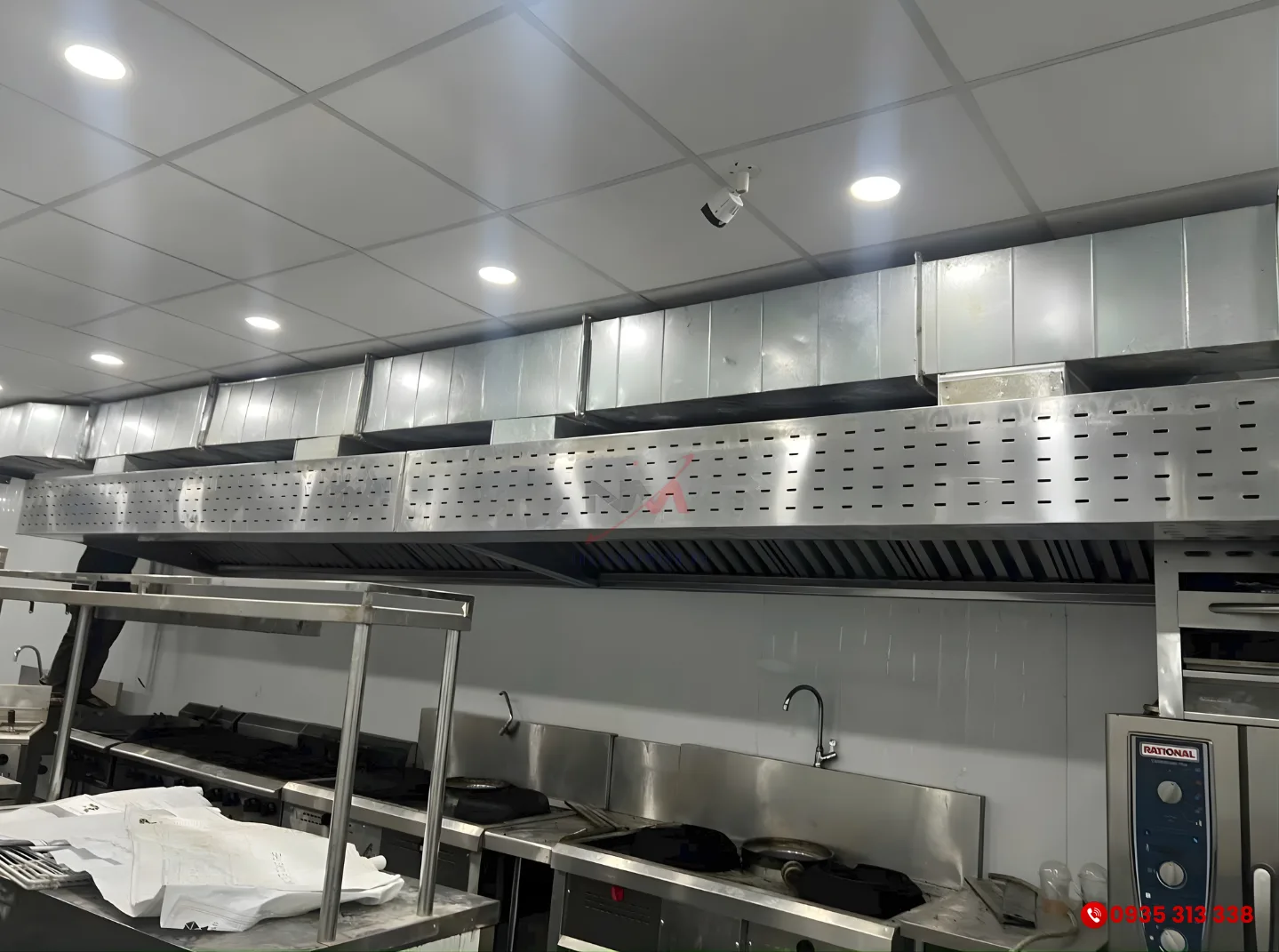

1. Cấp quang (Cấp trực tiếp vào chụp): Sử dụng các loại chụp hút đôi có khe cấp gió tươi ngay mặt trước. Gió tươi tạo thành một “màn khí” (air curtain) giữ khói không tràn ra và làm mát người đứng nấu.

2. Cấp gian (Cấp vào không gian bếp): Sử dụng các cửa gió (diffuser) trên trần để bổ sung khí tươi cho toàn bộ không gian.

Xem thêm: Quạt Hút Khói Công Nghiệp Tiết Kiệm Điện, Hiệu Quả Cao | Tư Vấn Miễn Phí

Tư Vấn Thiết Kế Xử Lý Mùi Và Tiếng Ồn Cho Hệ Thống Hút Khói

Với các nhà hàng trong trung tâm thương mại hoặc khu dân cư cao cấp, yêu cầu về tiếng ồn và mùi là cực kỳ khắt khe.

Bài Toán Tiếng Ồn

Tiếng ồn của hệ thống hút khói đến từ hai nguồn: Tiếng ồn do động cơ quạt và tiếng ồn do gió ma sát trong ống.

Giải pháp thiết kế bao gồm:

• Sử dụng ống tiêu âm (Silencer) đặt ở đầu đẩy và đầu hút của quạt.
• Bọc cách âm cho hộp quạt motor.
• Sử dụng lò xo giảm chấn khi treo quạt để tránh rung lắc truyền vào kết cấu nhà.
• Tính toán tiết diện ống đủ lớn để giảm vận tốc gió xuống mức êm ái.

Bài Toán Xử Lý Mùi

Nếu chỉ dùng phin lọc mỡ cơ bản, mùi thức ăn vẫn sẽ nồng nặc. Tùy vào ngân sách và yêu cầu, chúng tôi sẽ tư vấn tích hợp các công nghệ xử lý vào hệ thống hút khói:

• Tháp phun nước (Scrubber): Dùng cho bếp nướng than, giúp dập bụi than và giảm nhiệt, giảm một phần mùi.
• Lọc tĩnh điện (ESP): Sử dụng điện trường để ion hóa và giữ lại các hạt khói, dầu mỡ siêu nhỏ. Hiệu quả lọc khói lên đến 90%.
• Đèn UV và Carbon hoạt tính: Phá vỡ cấu trúc phân tử mùi, giúp khí thải ra môi trường gần như không mùi. Đây là tiêu chuẩn cao nhất cho hệ thống hút khói.

Xem thêm: Thi Công Hệ Thống Hút Khói Bếp Nhà Hàng Giải Pháp Cho Không Gian Bếp Mở

Thiết Kế Hệ Thống Hút Khói Cho Các Mô Hình Bếp Đặc Thù

Mỗi mô hình kinh doanh sẽ có một ngôn ngữ thiết kế riêng.

Bếp Mở (Open Kitchen/Show Kitchen)

Với các nhà hàng có bếp mở, hệ thống hút khói là một phần của nội thất trang trí.

• Yêu cầu: Chụp hút phải đẹp, sang trọng (thường dùng inox 304 xước hoặc mạ màu).
• Kỹ thuật: Phải thiết kế cực êm vì khách hàng ngồi ngay gần đó. Hiệu quả hút phải tuyệt đối để mùi không ám vào quần áo khách.

Bếp Nhà Hàng Nướng Không Khói

Đây là hệ thống phức tạp với đường ống đi ngầm dưới sàn (hút âm) hoặc đi nổi trên trần (hút dương).

• Thiết kế: Phải tính toán van gió cho từng bàn để khách có thể tự điều chỉnh.
• Lưu ý: Cần thiết kế hệ thống ngăn lửa và vệ sinh đường ống định kỳ vì lượng mỡ tích tụ trong ống nướng là rất lớn.

Bếp Ăn Công Nghiệp (Canteen Nhà Máy)

Đặc điểm là nấu số lượng cực lớn bằng nồi hầm, tủ cơm, chảo xào to.

• Thiết kế: Ưu tiên hệ thống hút khói công suất lớn, bền bỉ, dễ dàng tháo lắp để vệ sinh công nghiệp. Chụp hút thường được thiết kế dạng đảo (Island Hood) bao trùm khu vực nấu trung tâm.

Tổng Kết

Một hệ thống hút khói được tư vấn và thiết kế bài bản ngay từ đầu không phải là chi phí, mà là khoản đầu tư sinh lời. Nó giúp bạn tiết kiệm hàng chục triệu đồng tiền điện mỗi năm, bảo vệ sức khỏe nhân viên, giữ chân khách hàng nhờ không gian thoáng mát và tránh được những rắc rối pháp lý về môi trường.

Đừng để đến khi bếp đi vào hoạt động, khói um tùm mới lo đi sửa chữa. Chi phí sửa chữa, đập đi xây lại hệ thống hút khói thường tốn kém gấp 3 lần chi phí làm đúng ngay từ đầu.

Nếu bạn đang có ý định mở nhà hàng hay setup bếp ăn, hãy tìm đến những đơn vị có năng lực tư vấn chuyên sâu, am hiểu về kỹ thuật và khí động học để nhận được giải pháp tối ưu nhất.

Inox Nhật Minh cung cấp dịch vụ tư vấn, khảo sát và thiết kế bản vẽ hệ thống hút khói bếp công nghiệp chuyên nghiệp, may đo theo từng nhu cầu cụ thể của khách hàng. Liên hệ ngay Hotline/Zalo 0935.313.338 – 0901.29.36.36 để Inox Nhật Minh giúp gian bếp của bạn được “thở” một cách khỏe mạnh nhất! Theo dõi fanpage Facebook Inox Nhật Minh để được cập nhật nhiều sản phẩm và chương trình khuyến mãi hấp dẫn nhé!
