Hạ tầng cơ điện là yếu tố cốt lõi quyết định sự vận hành trơn tru của bất kỳ mô hình kinh doanh đồ uống nào. Bài viết cung cấp các thông số kỹ thuật thực tế về cách đi dây điện độc lập cho thiết bị công suất lớn, quy chuẩn lắp đặt ổ cắm an toàn, cùng giải pháp thi công hệ thống cấp thoát nước chống tắc nghẽn. Áp dụng đúng các tiêu chuẩn này giúp chủ đầu tư tối ưu chi phí bảo trì và đảm bảo an toàn tuyệt đối trong suốt quá trình vận hành.
Nếu hệ thống khung kim loại được ví như bộ xương vững chắc, thì đường điện và cấp thoát nước chính là mạch máu nuôi dưỡng toàn bộ hoạt động của trạm pha chế. Một sai lầm nhỏ trong việc đi dây hoặc đặt ống thoát âm sàn có thể dẫn đến nguy cơ chập cháy, đọng nước hôi thối và phá vỡ hoàn toàn sơ đồ bố trí luồng di chuyển của quán. Bài viết dưới đây sẽ cung cấp các thông số kỹ thuật chuẩn xác nhất về thiết kế điện nước quầy bar, giúp chủ đầu tư thiết lập một mặt bằng F&B hoạt động bền bỉ, an toàn và tối ưu năng suất lao động cho nhân viên.
Nguyên Tắc Bố Trí Nguồn Điện Tiêu Chuẩn Cho Khu Vực Pha Chế
Hệ thống điện trong khu vực pha chế chịu tải trọng rất lớn và liên tục. Việc không tính toán kỹ tổng tải ngay từ đầu sẽ dẫn đến tình trạng sập nguồn cục bộ vào những giờ cao điểm đông khách, gây gián đoạn nghiêm trọng đến trải nghiệm dịch vụ.
Tách Biệt Line Điện Công Suất Lớn
Thiết bị tại khu vực pha chế được chia thành nhiều nhóm công suất khác nhau. Trong đó, máy pha Espresso công nghiệp có mức tiêu thụ điện năng từ 3000W đến 5000W cùng với các loại bình đun nước nóng công nghiệp là những cỗ máy ngốn điện nhất. Để máy hoạt động ổn định, chiết xuất cà phê đồng đều và bảo vệ tuổi thọ bo mạch, nguồn điện cấp vào phải đạt độ ổn định cao.
Chủ đầu tư cần yêu cầu đơn vị thi công chạy một đường dây điện tiết diện lớn, sử dụng dây 4.0 trở lên đi độc lập trực tiếp từ tủ điện tổng. Trên line điện này phải có gắn CB chống giật (Aptomat) riêng biệt. Bạn tuyệt đối không được cắm chung các thiết bị sinh nhiệt này với hệ thống máy tính tiền POS, máy in bill hay tủ lạnh bảo quản nguyên liệu. Khi máy nén của tủ lạnh khởi động hoặc khi máy pha cà phê ép áp suất, hiện tượng sụt áp dòng điện có thể làm treo hệ thống phần mềm tính tiền hoặc gây đoản mạch thiết bị.
Vị Trí Lắp Đặt Ổ Cắm Chống Nước
Khu vực thao tác đồ uống luôn tiềm ẩn rủi ro nước văng tung tóe từ thao tác rửa shaker, xịt tráng ly hoặc múc đá viên. Do đó, việc bố trí ổ cắm điện không chỉ cần sự thuận tiện mà còn phải tuân thủ nghiêm ngặt quy tắc cách ly nguồn nước.

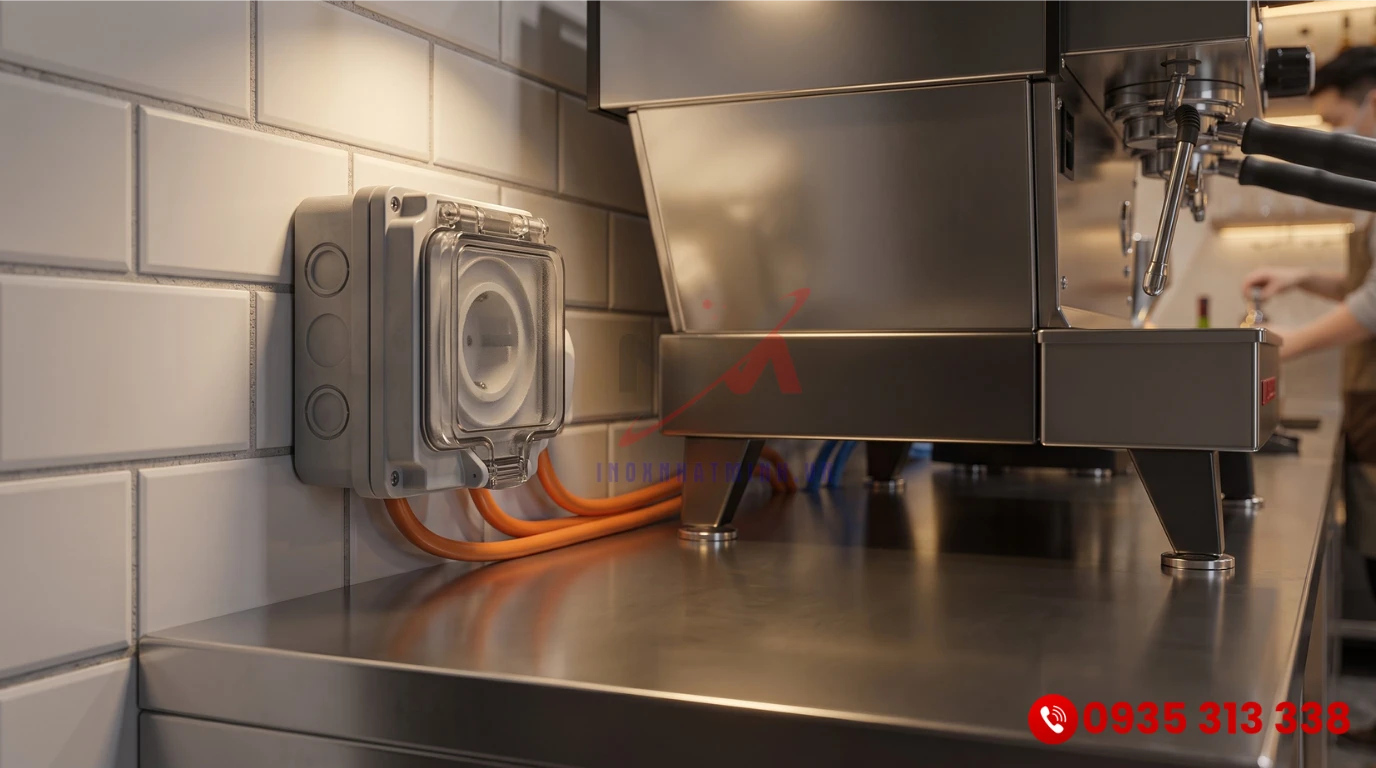

Tiêu chuẩn đầu tiên là bắt buộc sử dụng toàn bộ ổ cắm có nắp đậy chống nước mưa hoặc chống bắn nước đạt chuẩn công nghiệp. Về cao độ, vị trí đặt ổ cắm điện phải cao hơn mặt bàn thao tác ít nhất 15cm đến 20cm để phòng trường hợp nước tràn trên mặt bàn không thể rò rỉ vào trong khe cắm. Về khoảng cách theo phương ngang, các ổ cắm cấp nguồn phải cách xa khu vực mép hộc chậu rửa tối thiểu 50cm. Sự cẩn trọng này sẽ loại bỏ hoàn toàn các rủi ro giật điện trong môi trường làm việc luôn ẩm ướt.
Tiêu Chuẩn Lắp Đặt Hệ Thống Cấp Thoát Nước Hoàn Hảo
Một trạm pha chế chuyên nghiệp không thể thiếu hệ thống cấp thoát nước được quy hoạch khoa học. Đây là yếu tố quyết định đến vệ sinh an toàn thực phẩm, chất lượng đồ uống và không gian làm việc trong lành không có mùi hôi.
Đường Ống Cấp Nước Sạch
Theo kinh nghiệm thi công thực tế, nguồn nước cấp vào khu vực này cần được chia làm hai đường song song để phục vụ các mục đích khác nhau. Đường nước thứ nhất là nguồn nước sinh hoạt thông thường được dẫn đến các vòi cổ ngỗng tại bồn rửa, dùng cho việc vệ sinh dụng cụ, rửa ly tách và lau dọn.
Đường nước thứ hai mang tính chất sống còn đối với chất lượng đồ uống, đó là nguồn cấp qua hệ thống lọc RO nhiều lõi. Nước sau khi qua màng lọc sẽ được cấp trực tiếp vào boiler của cỗ máy pha cà phê. Nước tinh khiết không chỉ đảm bảo chiết xuất trọn vẹn hương vị nguyên bản của hạt cà phê mà còn ngăn chặn triệt để hiện tượng đóng cặn canxi trong nồi hơi. Khối lượng nước cấp phải được tính toán kỹ để phù hợp với công suất máy pha cafe, tránh tình trạng hụt áp lực nước khi bơm bơm nước vào lò hơi.
Đường Ống Thoát Nước Và Vai Trò Của Bẫy Mỡ
Tắc nghẽn cống thoát là cơn ác mộng kinh hoàng nhất đối với bất kỳ nhà hàng hay quán cà phê nào. Hỗn hợp bã trà, xác cà phê mịn, siro đường và đặc biệt là váng mỡ từ sữa tươi khi trôi xuống cống sẽ nhanh chóng kết tủa, đóng thành những mảng bám cứng như xi măng.

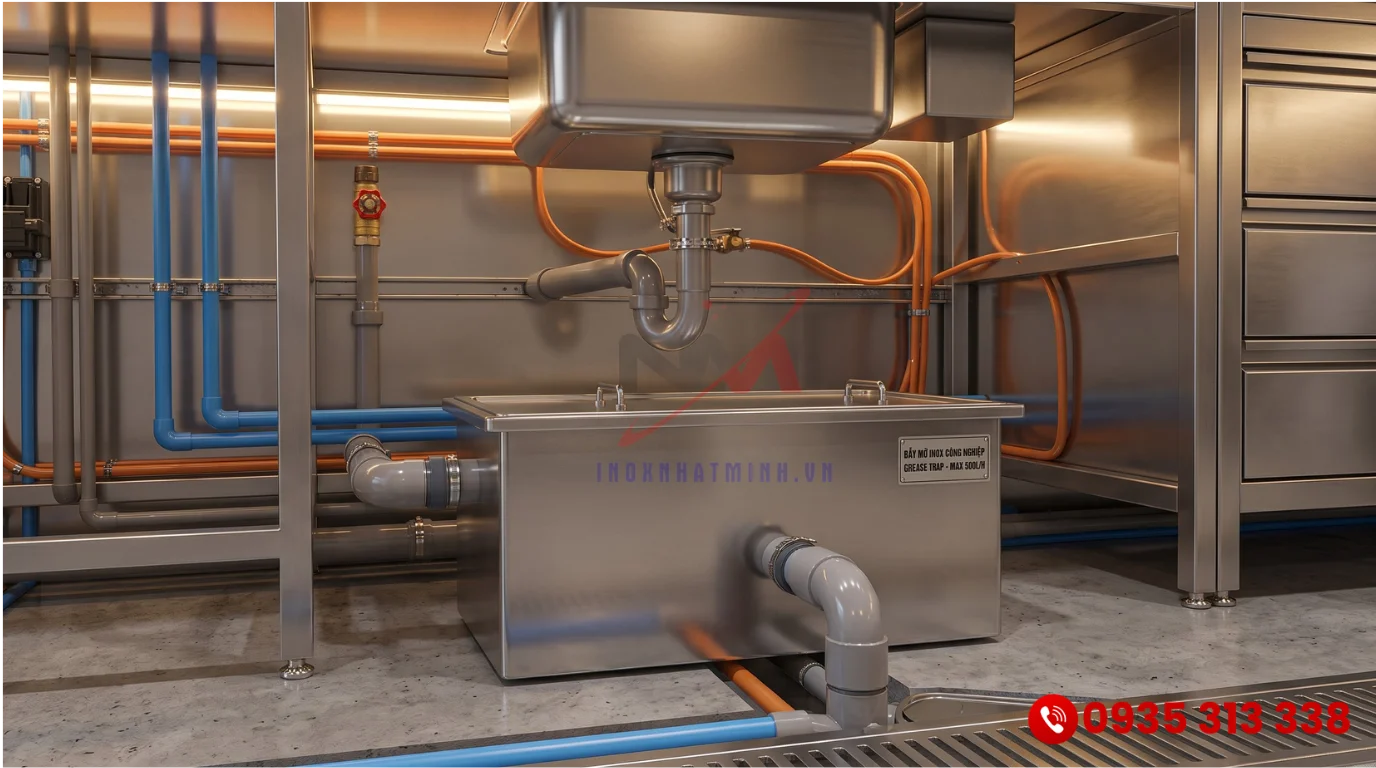

Để giải quyết vấn đề này, đường ống thoát chính dưới sàn phải sử dụng ống nhựa PVC loại dày dặn, kích thước tối thiểu phi 90 (Ø90). Độ dốc của đường ống âm sàn phải đạt tiêu chuẩn 2% để tạo gia tốc cho dòng nước trôi đi nhanh chóng, không có cơ hội đọng lại cặn bẩn. Đặc biệt, ngay bên dưới xi phông của chậu rửa, bạn bắt buộc phải lắp đặt hệ thống bẫy mỡ inox (Grease Trap). Hộp bẫy mỡ với cơ cấu nhiều ngăn lọc sẽ giữ lại toàn bộ rác thô và tách lớp mỡ váng nổi lên trên, chỉ cho phép nước trong chảy vào hệ thống cống ngầm của tòa nhà. Việc vệ sinh bẫy mỡ định kỳ hàng tuần sẽ giúp toàn bộ hệ thống thoát nước vận hành vĩnh cửu.
3 Sai Lầm Chí Mạng Cần Tránh Khi Thiết Kế Điện Nước Quầy Bar
Trong quá trình tư vấn và nâng cấp mặt bằng cho nhiều đối tác, chúng tôi nhận thấy có những lỗi thi công cơ bản nhưng để lại hậu quả vô cùng nặng nề. Dưới đây là ba sai lầm phổ biến nhất mà các chủ đầu tư cần lưu ý giám sát thợ thi công.
Thứ nhất là việc kéo dây điện nằm bò sát dưới sàn tại khu vực đặt thùng đá âm bàn. Thùng đá inox luôn có hiện tượng ngưng tụ sương bên ngoài lớp vỏ hoặc có rủi ro tràn nước xả đáy. Nếu dây cấp nguồn hoặc ổ cắm chia điện nằm dưới sàn khu vực này, nó sẽ tạo ra cực kỳ nguy hiểm về điện, đe dọa trực tiếp đến tính mạng nhân sự. Việc đảm bảo an toàn chập cháy phải luôn được đặt lên hàng đầu bằng cách đi toàn bộ dây điện trong ống gen cứng và gắn ốp tường trên cao.
Thứ hai là lạm dụng ống thoát nước ruột gà gân xếp. Rất nhiều thợ điện nước để tiết kiệm thời gian đã sử dụng ống ruột gà mềm để nối từ chậu rửa xuống cống. Các rãnh gân xếp trên ống chính là nơi lý tưởng để cặn sữa và bã trà bám lại. Chỉ sau khoảng một tháng vận hành, đường ống này sẽ bốc mùi hôi thối nồng nặc và rất dễ bị bục vỡ do chuột cắn hoặc do nhiệt độ nước sôi đổ xuống. Mọi kết nối thoát thải đều phải dùng ống nhựa PVC cứng cáp.

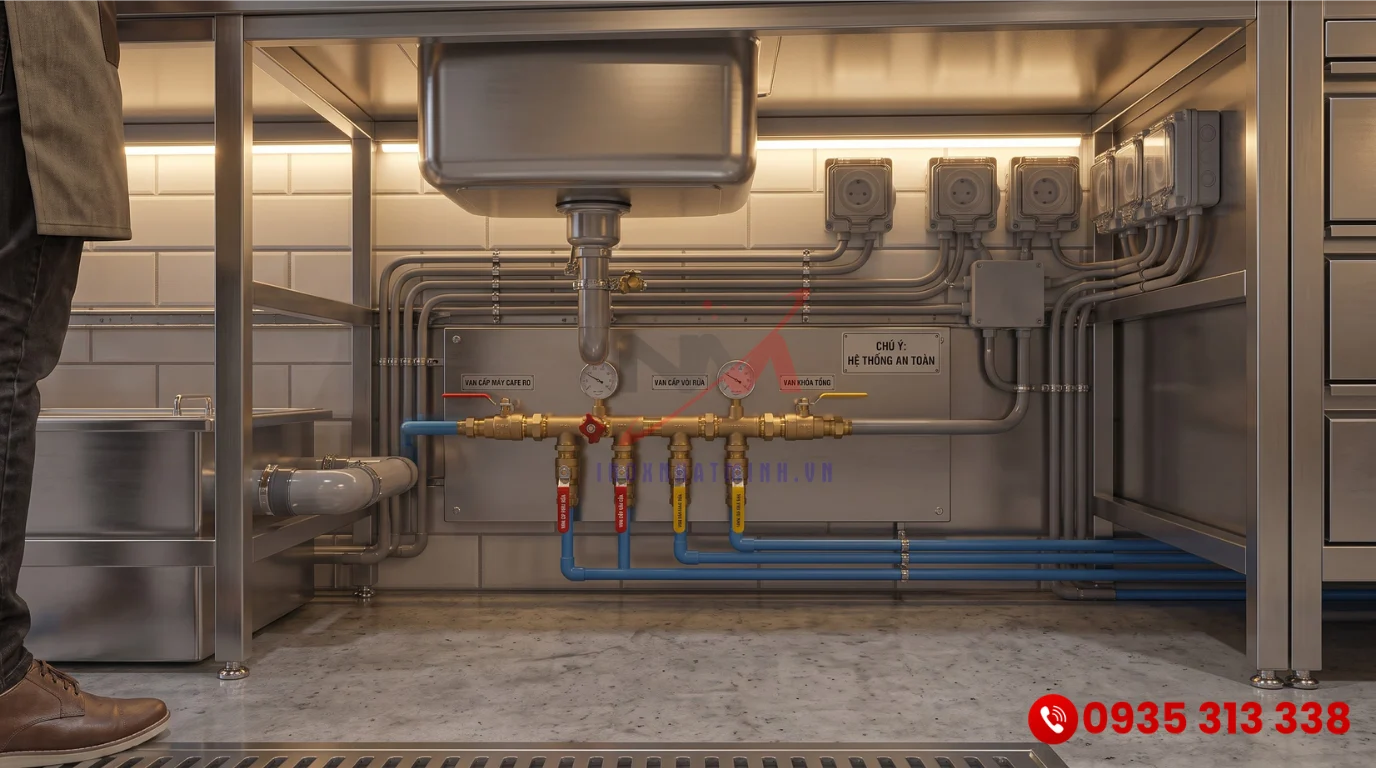

Thứ ba là không bố trí van khóa nước tổng ngay tại khu vực trạm pha chế. Trong các sự cố khẩn cấp như vỡ ống áp lực cao, gãy vòi nước hoặc bục dây cấp máy pha cà phê, nước sẽ phun ra xối xả. Nếu van khóa tổng nằm ở tận ngoài đồng hồ hoặc trên bồn nước mái, nhân viên sẽ không thể ngắt nước kịp thời, dẫn đến nước tràn ngập mặt sàn, làm hỏng tủ lạnh và chập các thiết bị điện bên dưới. Một van khóa bi bằng đồng đặt ngay dưới gầm tủ inox là giải pháp dự phòng không thể thiếu.
Inox Nhật Minh Tư Vấn Bản Vẽ Cơ Khí F&B Toàn Diện
Một hạng mục thiết kế điện nước quầy bar thành công không đến từ sự chắp vá, mà bắt nguồn từ tư duy quy hoạch không gian bài bản ngay từ trên bản vẽ kỹ thuật. Sự ăn khớp giữa vị trí chờ của đường điện, lỗ thoát nước âm sàn với kích thước của từng module tủ inox sẽ quyết định sự hoàn hảo của toàn bộ dự án.
Nhà máy cơ khí Inox Nhật Minh không chỉ đơn thuần là đơn vị gia công cắt chấn kim loại. Trước khi đưa bất kỳ sản phẩm nào vào dây chuyền sản xuất, đội ngũ kỹ sư của chúng tôi luôn trực tiếp khảo sát mặt bằng, đo đạc cao độ và cung cấp cho chủ đầu tư bản vẽ định vị điện nước ngầm chuẩn xác 100%. Các thông số về khoảng cách, kích thước đục lỗ mặt bàn đều được tính toán kỹ lưỡng dựa trên thực tế vận hành.
Chủ đầu tư và các đơn vị thi công nội thất hoàn toàn có thể yên tâm tham khảo bản vẽ thiết bị F&B của chúng tôi để bóc tách khối lượng vật tư và lên phương án thi công đồng bộ. Một sự chuẩn bị chu đáo sẽ giúp rút ngắn thời gian lắp đặt, không phải đục đẽo sửa chữa và tiết kiệm tối đa ngân sách đầu tư ban đầu.
