Hướng Dẫn Cách Thay Thanh Nhiệt Tủ Hâm Nóng Thức Ăn Bị Hỏng

Trong hệ thống vận hành của bất kỳ khu bếp công nghiệp, nhà hàng buffet hay bếp ăn tập thể nào, tủ hâm nóng thức ăn đóng vai trò là thiết bị thiết yếu duy trì chất lượng dịch vụ. Vai trò cốt lõi của thiết bị này phụ thuộc hoàn toàn vào hệ thống gia nhiệt (điện trở đun nước) và hệ thống kiểm soát nhiệt độ (rơ-le tự ngắt) nhằm duy trì hiệu suất giữ nhiệt ở mức tối ưu nhất (thường từ 60 độ C đến 80 độ C). Tuy nhiên, trong quá trình hoạt động liên tục với cường độ cao, sự cố hỏng thanh nhiệt hoặc lỗi rơ-le là điều khó tránh khỏi, gây gián đoạn trực tiếp đến quy trình phục vụ.

Bài viết dưới đây từ các kỹ sư cơ khí của Inox Nhật Minh sẽ cung cấp cho bạn cái nhìn chuyên sâu về bản vẽ kỹ thuật, cách bắt bệnh linh kiện và hướng dẫn chi tiết cách thay thế thanh nhiệt cho tủ hâm nóng thức ăn ngay tại cơ sở một cách an toàn và chuẩn xác nhất.

Nguyên Lý Hoạt Động Và Bản Vẽ Kỹ Thuật Hệ Thống Gia Nhiệt Của Tủ Hâm Nóng Thức Ăn

Để có thể tự tin tháo lắp và sửa chữa, người vận hành cần nắm rõ nguyên lý cơ học và điện học cấu thành nên một chiếc tủ hâm nóng thức ăn tiêu chuẩn.

Cấu Tạo Vật Liệu Inox 304 Và Cơ Chế Truyền Nhiệt

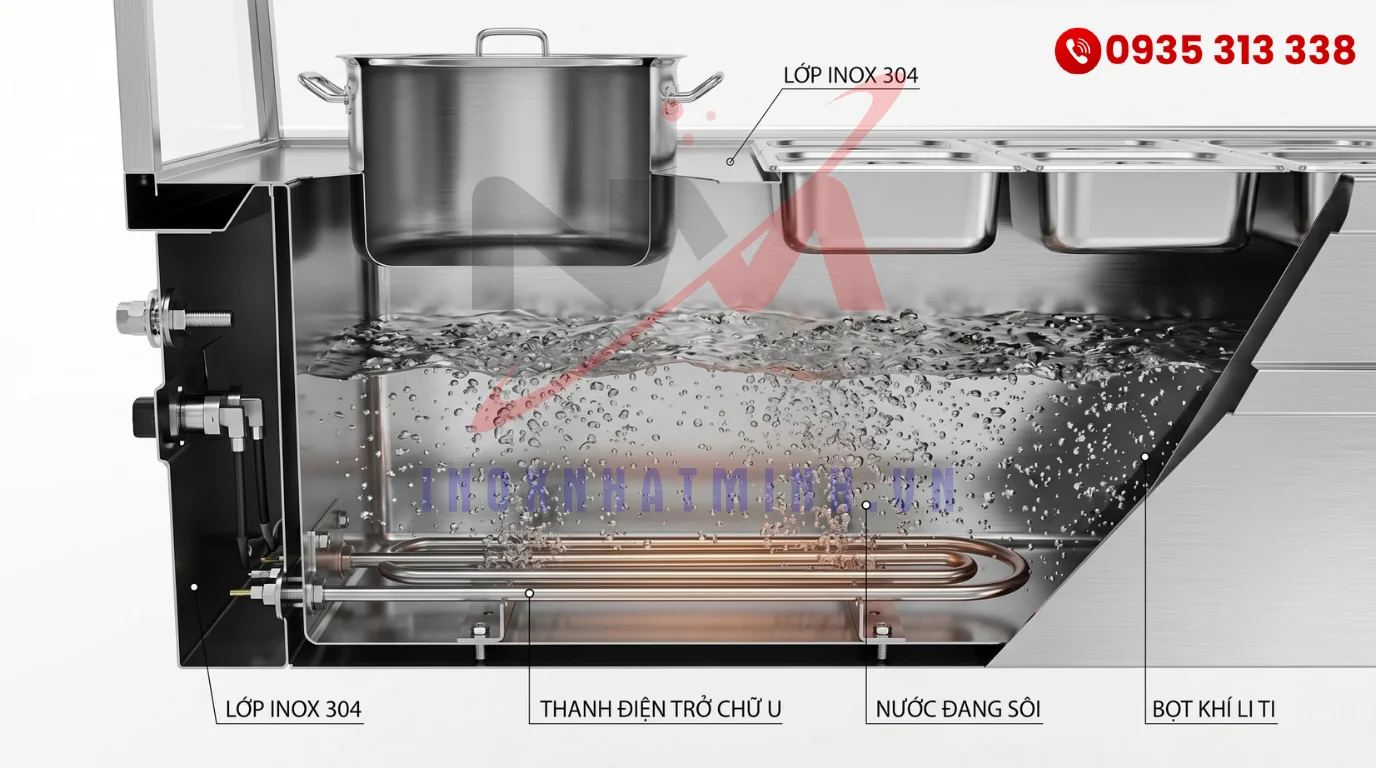

Hệ thống gia nhiệt của tủ hâm nóng thức ăn thường sử dụng thanh điện trở (dạng chữ U hoặc chữ M) được ngâm trực tiếp dưới khoang chứa nước. Cơ chế truyền nhiệt diễn ra theo nguyên lý: Điện năng chuyển hóa thành nhiệt năng thông qua dây mai-xo bên trong điện trở, làm nóng lớp vỏ bọc bên ngoài, từ đó đun sôi nước trong khoang. Nước nóng sẽ truyền nhiệt lượn sóng lên các khay GN chứa thực phẩm, giúp thức ăn không bị khô cháy mà luôn giữ được độ ẩm.

Về mặt kỹ thuật, yêu cầu bắt buộc đối với thanh điện trở của tủ hâm nóng thức ăn là phải được đúc nguyên khối từ vật liệu Inox 304. Trong môi trường nước nhiệt độ cao, kết hợp với rủi ro thức ăn, gia vị (muối, mắm) vô tình rơi xuống, các loại Inox kém chất lượng như 201 hoặc 430 sẽ nhanh chóng bị oxi hóa, rỉ sét và ăn mòn thủng lớp vỏ. Inox 304 với hàm lượng Crom và Niken tiêu chuẩn giúp thanh nhiệt chịu được ứng suất nhiệt lớn, chống ăn mòn điện hóa, đảm bảo an toàn tuyệt đối và duy trì hiệu suất giữ nhiệt ổn định qua nhiều năm. Bản vẽ kỹ thuật của khoang chứa nước thường thể hiện rõ vị trí bắt ốc điện trở nằm sát đáy, đi kèm với hệ thống gioăng cao su chịu nhiệt cao cấp để chống rò rỉ.

Tầm Quan Trọng Của Công Suất Điện Đối Với Tủ Hâm Nóng Thức Ăn

Công suất điện của thanh nhiệt quyết định trực tiếp đến thời gian đun sôi nước và khả năng duy trì dải nhiệt độ phục vụ. Một chiếc tủ hâm nóng thức ăn có thể tích khoang nước lớn (từ 50 lít đến 100 lít) không thể sử dụng điện trở công suất quá nhỏ (dưới 2kW) vì sẽ gây quá tải, đun lâu sôi và rơ-le phải đóng/ngắt liên tục dẫn đến giảm tuổi thọ. Ngược lại, việc tính toán bản vẽ kỹ thuật điện chuẩn xác (ví dụ sử dụng cụm 2 điện trở 3kW cho tủ dài 2 mét) sẽ giúp phân bổ nhiệt lượng đều, đun sôi nhanh và tiết kiệm điện năng tối đa.

Để tìm hiểu chi tiết các mẫu mã, thông số kỹ thuật điện và bản vẽ thiết kế chuyên sâu, quý khách có thể tham khảo bảng giá tủ hâm nóng thức ăn công nghiệp mới nhất của Inox Nhật Minh. Việc lựa chọn thiết bị có sự đồng bộ về vật liệu và công suất ngay từ đầu sẽ giúp bạn hạn chế tối đa các hỏng hóc phát sinh.

Hướng Dẫn Nhận Biết Lỗi Điện Trở Và Rơ-le Tự Ngắt

Trước khi tiến hành rã máy, việc “bắt đúng bệnh” là nguyên tắc tiên quyết của thợ cơ khí. Hệ thống điện của tủ hâm nóng thức ăn thường báo lỗi qua các dấu hiệu vật lý và tín hiệu điện.

Dấu Hiệu Nhận Biết Hỏng Thanh Nhiệt (Điện Trở Đun Nước)

Thanh nhiệt là linh kiện chịu tải nặng nhất trong tủ hâm nóng thức ăn. Khi linh kiện này suy hao hoặc hỏng hóc, bạn sẽ nhận thấy các hiện tượng sau:

• Cấp điện nhưng nước không nóng: Đèn báo nguồn và đèn báo thanh nhiệt trên bảng điều khiển của tủ hâm nóng thức ăn vẫn sáng, nhưng sau 15-20 phút sờ vào thành khoang nước vẫn thấy lạnh. Đây là dấu hiệu dây mai-xo bên trong lõi Inox 304 đã bị đứt, khiến mạch điện bị hở, không sinh nhiệt.

• Rò rỉ điện ra vỏ thiết bị: Đây là lỗi cực kỳ nguy hiểm. Nguyên nhân thường do người dùng quên cấp nước, để tủ hâm nóng thức ăn hoạt động cạn nước khiến nhiệt độ tăng vọt làm nứt vỡ lớp vỏ Inox bảo vệ bên ngoài thanh nhiệt. Nước ngấm vào lớp bột cách điện (Magie Oxit) gây rò điện ra vỏ tủ. Khi dùng bút thử điện chạm vào khung tủ sẽ thấy đèn báo sáng.

• Aptomat (CB) nhảy liên tục: Ngay khi bật công tắc khởi động tủ hâm nóng thức ăn, aptomat tổng của khu bếp lập tức nhảy sập nguồn. Dấu hiệu này cho thấy thanh nhiệt đã bị chập cháy đoản mạch bên trong, gây quá dòng bảo vệ.

Dấu Hiệu Nhận Biết Hỏng Rơ-le Tự Ngắt (Cảm Biến Nhiệt Độ)

Rơ-le cảm biến đóng vai trò là “bộ não” điều tiết công suất điện của tủ hâm nóng thức ăn. Nó bao gồm một bầu cảm biến nhiệt ngâm trong nước và hệ thống tiếp điểm cơ học trong tủ điện. Khi linh kiện này lỗi, tủ hâm nóng thức ăn sẽ gặp các tình trạng:

• Nước sôi sùng sục liên tục không ngắt: Mặc dù bạn đã vặn núm điều chỉnh về mức 60 độ C, nhưng thanh nhiệt vẫn gia nhiệt hết công suất làm nước sôi trào. Điều này xảy ra do tiếp điểm của rơ-le bị dính (chập mạt vít), không thể tách rời để ngắt mạch điện. Lỗi này làm tiêu tốn lượng lớn công suất điện, làm nước bốc hơi nhanh chóng, dễ dẫn đến cạn nước và cháy nổ toàn bộ tủ hâm nóng thức ăn.

• Nước nguội nhưng tủ không gia nhiệt lại: Dù nhiệt độ nước đã giảm sâu xuống dưới mức cài đặt, làm suy giảm hiệu suất giữ nhiệt của món ăn, nhưng rơ-le vẫn không đóng điện lại cho thanh nhiệt. Bầu cảm biến nhiệt có thể đã bị rò rỉ môi chất bên trong, mất khả năng giãn nở để kích hoạt lò xo tiếp điểm.

Các Bước Xử Lý Nhanh Và Cách Thay Thanh Nhiệt Tủ Hâm Nóng Thức Ăn

Nếu xác định chính xác linh kiện bị hỏng, các kỹ thuật viên hoặc chủ cơ sở có chút kiến thức về cơ điện hoàn toàn có thể tiến hành thay thế thanh nhiệt cho tủ hâm nóng thức ăn thông qua 4 bước chuẩn kỹ thuật cơ khí sau đây:

Bước 1: Công Tác An Toàn Và Xả Khoang Chứa

An toàn điện và an toàn nhiệt là quy tắc số 1. Trước khi thao tác với tủ hâm nóng thức ăn, bạn phải ngắt hoàn toàn nguồn điện bằng cách sập Aptomat tổng cấp điện cho tủ, tuyệt đối không chỉ vặn núm rơ-le về 0. Sau đó, mở van xả đáy để rút cạn toàn bộ lượng nước trong khoang đun. Cần mở cửa các mặt nạ che chắn phía dưới gầm tủ và chờ ít nhất 30 phút để khoang chứa và khu vực điện trở tản nhiệt hoàn toàn, tránh nguy cơ bỏng rát.

Bước 2: Chuẩn Bị Vật Tư Thay Thế Chuẩn Bản Vẽ Kỹ Thuật

Bạn cần mua đúng loại thanh điện trở dành riêng cho tủ hâm nóng thức ăn. Việc chuẩn bị linh kiện cần tuân thủ nghiêm ngặt các thông số:

• Chất liệu: Yêu cầu người bán cung cấp thanh nhiệt đúc từ Inox 304 dày dặn.

• Kích thước và hình dáng: Phải tương thích với bản vẽ kỹ thuật ban đầu của tủ hâm nóng thức ăn (khoảng cách giữa 2 chân đấu điện, dạng chữ U hay chữ M để không bị cấn vào thành tủ).

• Công suất điện: Phải mua đúng công suất với thanh cũ (ví dụ 2.5kW hoặc 3kW) và đúng mức điện áp (220V hoặc 380V). Việc dùng sai công suất điện có thể làm hỏng hệ thống dây dẫn và rơ-le hiện tại.

• Vật tư phụ: Cờ-lê (thường là số 14 hoặc 17), kìm, tua-vít, đồng hồ vạn năng (VOM), băng keo điện, và quan trọng nhất là bộ gioăng cao su chịu nhiệt (đi kèm thanh điện trở mới).

Bước 3: Thao Tác Tháo Lắp Linh Kiện Trên Tủ Hâm Nóng Thức Ăn

1. Mở nắp hộp bảo vệ cụm điện dưới đáy tủ hâm nóng thức ăn. Dùng tua-vít nới lỏng ốc siết và tháo rời hai sợi dây điện nguồn cấp vào hai chân của thanh điện trở cũ.

2. Dùng cờ-lê vặn ngược chiều kim đồng hồ để tháo 2 đai ốc (ê-cu) cố định thanh nhiệt vào đáy khoang nước. Rút nhẹ thanh nhiệt cũ từ dưới lên hoặc từ trên xuống tùy cấu tạo bản vẽ kỹ thuật.

3. Sử dụng khăn sạch hoặc giấy nhám mịn vệ sinh sạch sẽ khu vực lỗ cắm thanh nhiệt trên đáy tủ hâm nóng thức ăn. Chú ý loại bỏ hoàn toàn cặn canxi hoặc cặn gioăng cũ bám lại để bề mặt tiếp xúc láng mịn.

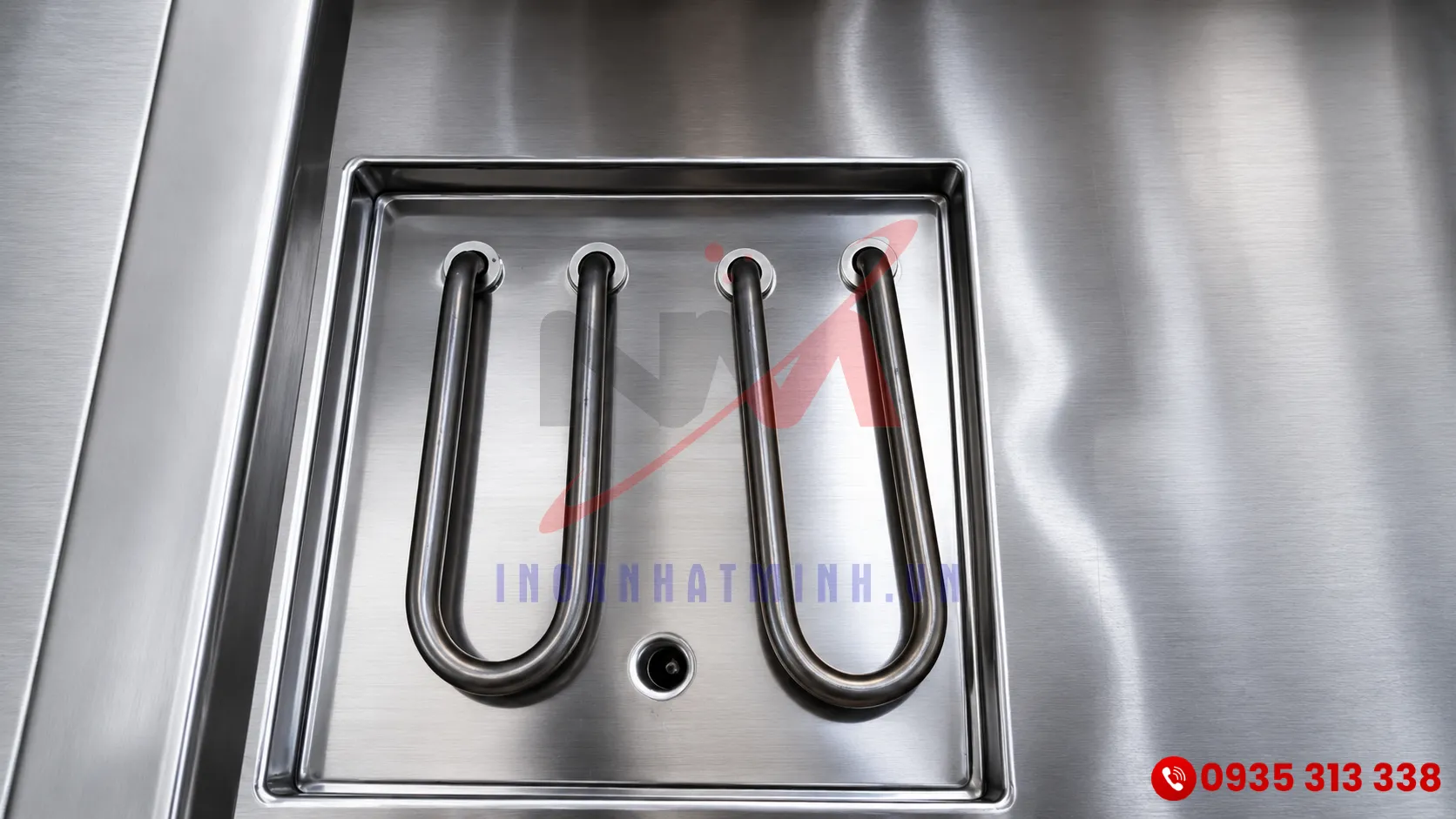

4. Lắp thanh nhiệt Inox 304 mới vào vị trí. Bắt buộc phải luồn gioăng cao su chịu nhiệt vào chân thanh nhiệt từ phía bên trong khoang nước.

5. Siết đai ốc từ phía dưới gầm bằng cờ-lê. Phải siết đều tay ở cả 2 bên chân cọc để gioăng cao su bị ép đều, đảm bảo độ kín nước tuyệt đối cho tủ hâm nóng thức ăn.

6. Đấu nối lại 2 sợi dây cáp điện vào hai chân cọc của thanh nhiệt. Siết ốc vít thật chặt để tránh hiện tượng đánh lửa (mô-ve) khi dòng điện lớn chạy qua.

Bước 4: Kiểm Tra Rò Rỉ Và Vận Hành Thử Nghiệm Tủ Hâm Nóng Thức Ăn

Sau khi lắp đặt hoàn tất, không được bật điện ngay. Hãy bơm nước vào khoang chứa của tủ hâm nóng thức ăn cho đến khi ngập hoàn toàn thanh điện trở (cao hơn thanh nhiệt ít nhất 5cm). Quan sát kỹ dưới gầm tủ trong 10 phút xem có hiện tượng rỉ nước từng giọt ở vị trí bắt ốc hay không. Nếu có, cần xả nước và siết chặt lại ê-cu. Nếu đã kín nước hoàn toàn, tiến hành cấp điện, vặn rơ-le lên mức 80 độ C. Dùng ampe kìm kẹp vào dây nguồn để đo dòng tải xem đã đúng với định mức công suất điện ghi trên thiết bị chưa. Chờ cho nước sôi để kiểm tra xem rơ-le của tủ hâm nóng thức ăn có hoạt động cắt điện tự động khi đạt nhiệt độ hay không.

Bí Quyết Duy Trì Hiệu Suất Giữ Nhiệt Và Kéo Dài Tuổi Thọ Linh Kiện Tủ Hâm Nóng

Việc sửa chữa luôn tốn kém chi phí và thời gian. Do đó, để tủ hâm nóng thức ăn vận hành ổn định, phát huy tối đa hiệu suất giữ nhiệt và bảo vệ các linh kiện cơ điện, người sử dụng cần đặc biệt tuân thủ các nguyên tắc sau:

• Tuyệt đối không để cạn nước: Nguyên lý vận hành bất di bất dịch của tủ hâm nóng thức ăn là “Nước ngập điện trở trước khi đóng điện”. Việc khởi động máy khi khoang chứa không có nước sẽ làm thanh nhiệt nổ tung chỉ trong vòng vài phút. Luôn kiểm tra mực nước đầu ca và bổ sung nước trong suốt quá trình phục vụ.

• Vệ sinh cặn canxi định kỳ: Nguồn nước luôn chứa khoáng chất (đặc biệt là Canxi). Khi đun nóng lâu ngày, canxi sẽ kết tủa thành một lớp vỏ cứng màu trắng bám chặt vào bề mặt thanh nhiệt Inox 304. Lớp vỏ này ngăn cản khả năng tản nhiệt, khiến hiệu suất giữ nhiệt giảm sút, máy đun lâu sôi và nhiệt lượng ứ đọng làm đứt dây mai-xo. Cần vệ sinh khoang nước của tủ hâm nóng thức ăn hàng ngày và định kỳ dùng dung dịch chuyên dụng hoặc giấm/chanh để tẩy cặn bám trên điện trở.

• Đảm bảo hạ tầng điện lưới: Sử dụng nguồn điện có dây dẫn tiết diện tiêu chuẩn (ví dụ dây cáp 2×4.0mm hoặc 2×6.0mm), kết nối qua cầu dao/Aptomat riêng biệt, phù hợp với tổng định mức công suất điện của tủ hâm nóng thức ăn. Tình trạng sụt áp hoặc dùng dây dẫn quá nhỏ sẽ gây chập cháy tủ điện và làm hỏng rơ-le tiếp điểm. Luôn nối dây tiếp địa cho thiết bị để triệt tiêu hoàn toàn dòng điện rò, bảo vệ tính mạng cho nhân viên thao tác.

Tổng Kết

Sự ổn định của tủ hâm nóng thức ăn quyết định trực tiếp đến chất lượng món ăn và tính chuyên nghiệp của nhà hàng. Qua những hướng dẫn chi tiết về bản vẽ kỹ thuật, phân tích công suất điện và các bước tháo lắp linh kiện Inox 304 trên đây, hi vọng quý cơ sở có thể tự tin xử lý nhanh các sự cố liên quan đến hệ thống gia nhiệt, đảm bảo hiệu suất giữ nhiệt luôn đạt ngưỡng hoàn hảo.
