Một bản vẽ hệ thống hút khói bếp nhà hàng đạt tiêu chuẩn kỹ thuật là yếu tố cốt lõi quyết định hiệu suất xử lý khói mùi và đảm bảo an toàn phòng cháy chữa cháy. Việc sở hữu bản vẽ chuyên nghiệp giúp các chủ đầu tư phân tích chi tiết tiết diện đường ống, lựa chọn vật liệu tôn tráng kẽm phù hợp và tính toán kỹ lưỡng cách bố trí các đoạn co lơi. Thông qua quy trình thiết kế ống gió khoa học, nhà thầu có thể kiểm soát hoàn toàn tình trạng hao hụt áp suất gió, tối ưu hóa lưu lượng khí và giảm thiểu đáng kể độ ồn động cơ, từ đó mang lại không gian làm việc an toàn cho bất kỳ mô hình bếp công nghiệp nào sử dụng hệ thống hút khói.
Mở Đầu Sự Cần Thiết Của Kỹ Thuật Lên Bản Vẽ
Không gian bếp công nghiệp luôn phát sinh một lượng nhiệt cực kỳ lớn cùng với sự pha trộn phức tạp của khói mùi, hơi nước và các hạt dầu mỡ lơ lửng trong không khí. Để duy trì một môi trường làm việc thông thoáng, bảo vệ sức khỏe đầu bếp và đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm, việc đầu tư lắp đặt một hệ thống hút khói đạt chuẩn kỹ thuật ngay từ những bước đầu tiên là một yêu cầu bắt buộc.
Một bản vẽ hệ thống hút khói hoàn chỉnh không chỉ đơn thuần là những đường kẻ sơ đồ vô tri, mà đó là một bộ hồ sơ giải pháp kỹ thuật toàn diện, có tác động trực tiếp đến hiệu suất vận hành lâu dài. Thực tiễn đã chứng minh, một quy trình thiết kế ống gió được thực hiện bài bản bởi những kỹ sư giàu kinh nghiệm sẽ giúp chủ đầu tư dự toán chính xác vật tư, loại bỏ hoàn toàn các rủi ro vận hành như khói thổi ngược, tiếng ồn đinh tai hay đường ống rung lắc dữ dội khi quạt ly tâm hoạt động ở công suất tối đa.
Tiêu Chuẩn Kỹ Thuật Bắt Buộc Trong Bản Vẽ Hệ Thống Hút Khói
Việc bỏ qua khâu lập hồ sơ bản vẽ để tiến hành gia công lắp đặt theo cảm tính là sai lầm nghiêm trọng nhất làm tiêu tốn ngân sách sửa chữa sau này.
Tầm Quan Trọng Của Việc Hoàn Thiện Bản Vẽ Trước Khi Thi Công

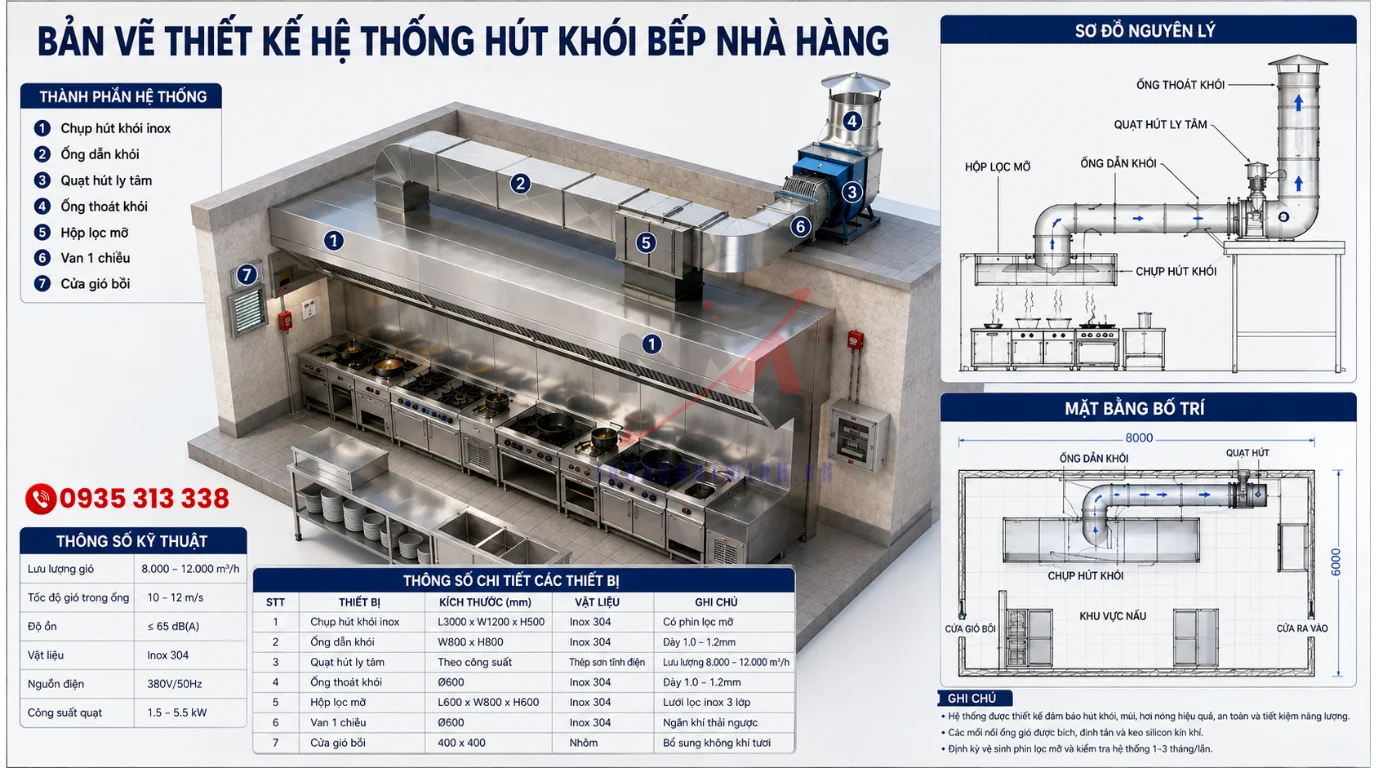

Một bản vẽ hệ thống hút khói chi tiết giúp các bên liên quan từ chủ đầu tư, giám sát công trình đến đơn vị thi công inox có chung một góc nhìn kỹ thuật thống nhất. Nó là cơ sở để định vị chính xác cao độ của chụp hút, khoảng cách an toàn so với họng bếp Á hoặc bếp Âu, đồng thời vạch ra lộ trình đi ống tối ưu nhất xuyên qua các tầng của tòa nhà. Thông qua bản vẽ thiết kế ống gió, chúng ta bóc tách được chính xác khối lượng mét vuông tôn tráng kẽm, số lượng mặt bích bạt chống cháy, giá đỡ, ty ren và ốc vít. Điều này giúp tối ưu hóa chi phí đầu tư ban đầu, ngăn chặn tình trạng thất thoát và lãng phí vật tư inox không đáng có.
Các Thông Số Cơ Bản Cần Thể Hiện Trong Bản Vẽ Thiết Kế Ống Gió
Bất kỳ bản vẽ hệ thống hút khói chuyên nghiệp nào cũng phải trình bày rõ ràng các thông số khí động học và cơ khí. Trong đó, yêu cầu về vận tốc gió tại miệng chụp hút thường được duy trì ở mức 0.4 m/s đến 0.6 m/s để gom sạch khói mà không làm bạt ngọn lửa của bếp. Vận tốc dòng khí di chuyển bên trong đường ống phải đạt từ 8 m/s đến 12 m/s nhằm đảm bảo các hạt dầu mỡ nặng bị thổi bay thẳng ra ngoài, không có cơ hội đọng lại thành từng mảng lớn bên trong đường ống. Ngoài ra, thiết kế ống gió phải tuân thủ tuyệt đối các quy định PCCC, duy trì khoảng cách an toàn tối thiểu từ thành ống sinh nhiệt đến hệ thống trần thạch cao, dây cáp điện và các vật liệu dễ bắt lửa.
Phân Tích Tiết Diện Ống Dẫn Trong Bản Vẽ: Ống Tôn Tráng Kẽm Vuông Và Tròn
Việc quyết định sử dụng hình dáng tiết diện ống dẫn phụ thuộc rất lớn vào kết cấu kiến trúc của khu vực nhà bếp. Quyết định này phải được chốt và thể hiện rõ ràng trên bản vẽ hệ thống hút khói.
Đặc Điểm Và Tính Ứng Dụng Thực Tiễn Của Ống Gió Vuông

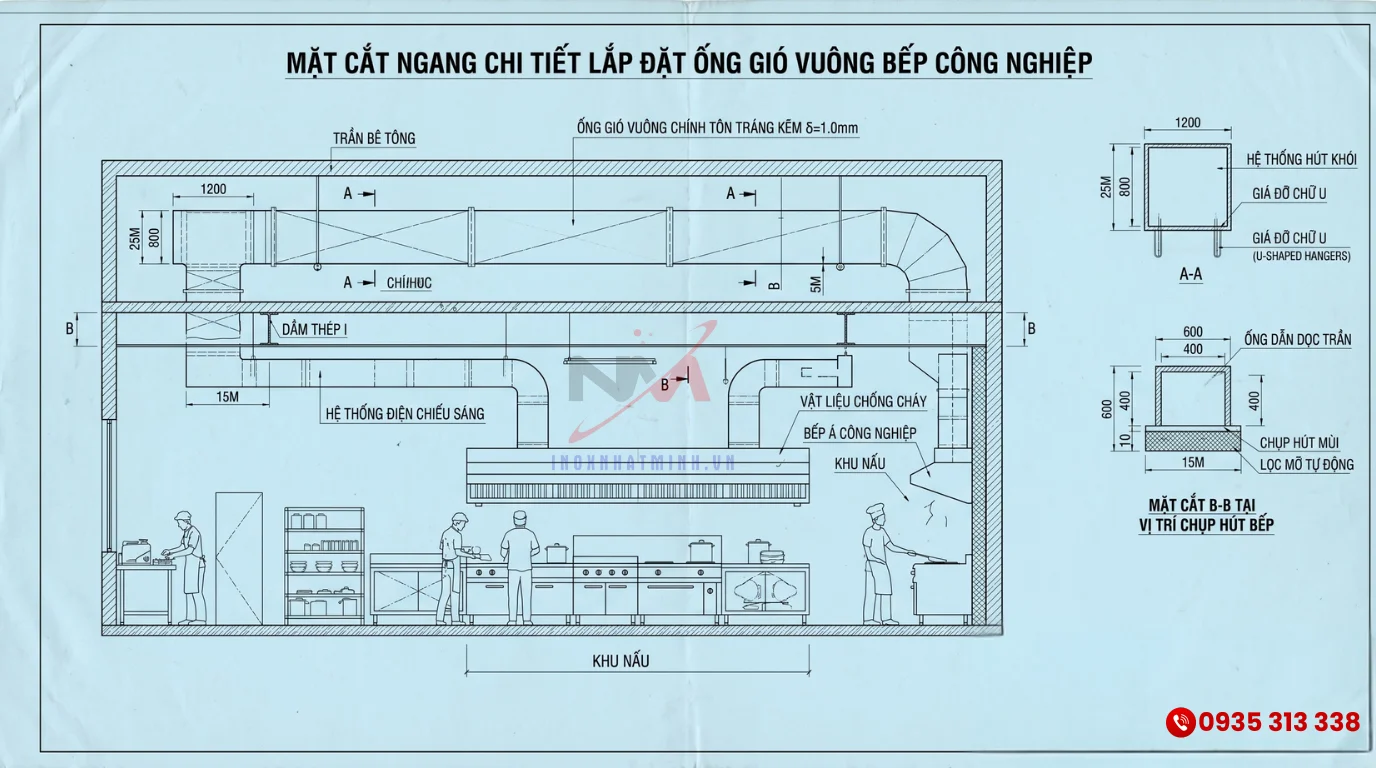

Ống gió vuông được sản xuất chủ yếu bằng phương pháp gấp mép định hình từ tôn tráng kẽm cao cấp, với độ dày dao động phổ biến từ 0.8 mm đến 1.2 mm tùy thuộc vào khẩu độ cắt ngang của ống. Nếu kích thước cạnh ống lớn hơn 1000 mm, phải sử dụng tôn dày 1.2 mm và bổ sung các thanh ty giằng gia cường bên trong để chống móp méo khi có áp suất âm lớn.
Ưu điểm vượt trội khi áp dụng thiết kế ống gió vuông là khả năng linh hoạt ép sát vào các vách tường, giấu kín bên trong không gian trần thạch cao chật hẹp, giúp nhà hàng tối ưu hóa không gian thẩm mỹ. Tuy nhiên, khi lập bản vẽ hệ thống hút khói, người kỹ sư phải đối mặt với một nhược điểm là các góc cạnh vuông tạo ra sức cản ma sát tương đối lớn. Tỷ lệ giữa hai cạnh của ống gió vuông không nên vượt quá tỷ lệ 1:4, bởi nếu thiết kế ống quá dẹp sẽ gây ra hiện tượng cộng hưởng âm thanh, tạo tiếng ù lớn và giảm tốc độ xả khí.
Ưu Điểm Của Ống Gió Tròn Trong Việc Giảm Thiểu Hao Hụt Áp Suất
Khác với ống vuông, ống gió tròn sở hữu tiết diện mang tính khí động học gần như hoàn hảo. Phân tích thực tế từ nhiều hệ thống hút khói công suất lớn cho thấy, ống gió tròn giúp dòng khí di chuyển mượt mà trơn tru, lực cản ma sát với thành ống là thấp nhất. Do không có các góc chết vuông vức, dầu mỡ khó có cơ hội ngưng tụ bám dính lại, giảm thiểu triệt để nguy cơ hỏa hoạn do mỡ tích tụ bốc cháy. Dù vậy, phương án thiết kế ống gió tròn thường yêu cầu một khoảng không gian lắp đặt rỗng lớn hơn và chi phí sản xuất các phụ kiện đi kèm cũng đắt đỏ hơn đáng kể so với hệ thống ống vuông.
Cách Lựa Chọn Tiết Diện Phù Hợp Căn Cứ Vào Mô Hình Bếp Cụ Thể
Việc áp dụng giải pháp nào hoàn toàn phụ thuộc vào quá trình phân tích số liệu thực tế tại công trình để thể hiện lên bản vẽ hệ thống hút khói. Đối với các nhà hàng nằm trong trung tâm thương mại hoặc tầng hầm có độ cao trần bị giới hạn khắt khe, thiết kế ống gió vuông là sự lựa chọn duy nhất và thực tế nhất. Ngược lại, tại các khu vực bếp ăn tập thể khu công nghiệp, xưởng sản xuất hay nhà hàng độc lập có trần cao thoáng đãng, việc ưu tiên đi đường ống gió tròn sẽ đảm bảo hệ thống hút khói hoạt động ở hiệu suất cực đại, vận hành êm ái với chi phí bảo trì định kỳ thấp nhất.
Kỹ Thuật Bố Trí Co Lơi Nhằm Tối Ưu Hóa Lưu Lượng Gió
Co lơi (khuỷu chuyển hướng) là những mắt xích yếu nhất nhưng không thể thiếu trong bất kỳ bản vẽ hệ thống hút khói phức tạp nào. Chúng giúp đường ống dễ dàng uốn lượn vượt qua dầm bê tông, đường ống nước hay hệ thống máng cáp điện.
Nguyên Lý Hoạt Động Khí Động Học Của Co Lơi Trong Bản Vẽ Hệ Thống Hút Khói
Mỗi khi luồng gió chứa đầy khói mỡ di chuyển qua một chiếc co lơi, nó buộc phải thay đổi hướng đi đột ngột. Sự thay đổi này ngay lập tức sinh ra một lực cản cục bộ tạo sự sụt giảm áp suất gió nghiêm trọng, đồng thời phát sinh tiếng ồn do sự va đập của các phân tử không khí vào thành ống inox. Chính vì vậy, nguyên tắc tối thượng trong thiết kế ống gió là phải lên phương án đường đi thẳng nhất có thể, sử dụng số lượng co lơi ít nhất và khoảng cách giữa hai co lơi nối tiếp nhau phải đủ dài để luồng khí kịp ổn định trở lại.
Quy Tắc Lắp Đặt Co Lơi Ngăn Chặn Hiện Tượng Chuyển Hướng Đột Ngột

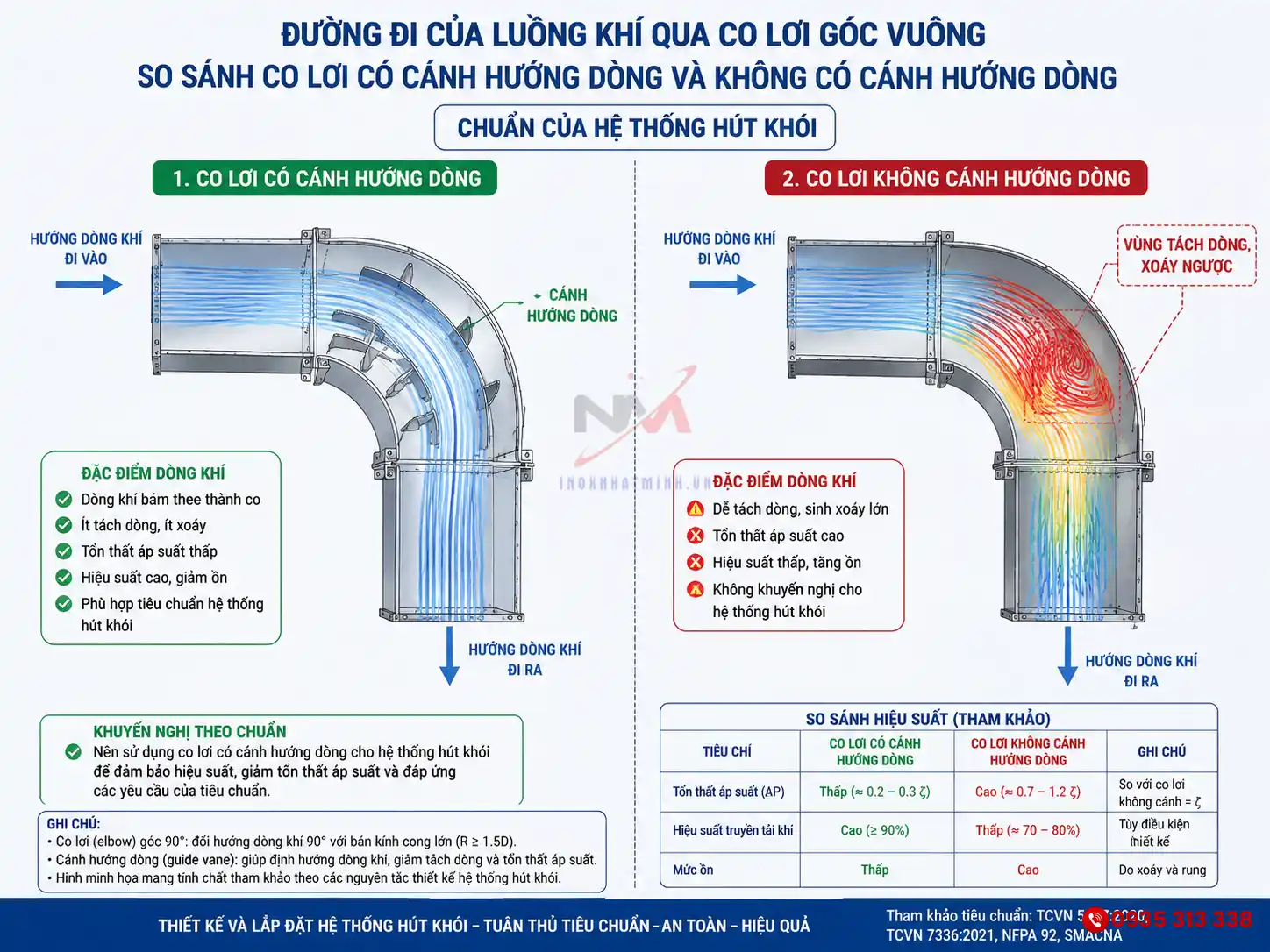

Trên một bản vẽ hệ thống hút khói đạt chuẩn, việc sử dụng các co 90 độ có góc cạnh sắc nhọn vuông vức là điều tối kỵ. Để giải quyết bài toán này, kỹ sư thiết kế ống gió sẽ sử dụng các co vát góc, co lượn hình bán nguyệt với bán kính cong (R) lý tưởng bằng ít nhất 1.5 lần chiều rộng của ống gió. Đối với các trường hợp bắt buộc phải sử dụng co vuông góc do không gian thi công quá hẹp, bên trong lòng co phải được lắp đặt thêm hệ thống cánh hướng dòng. Việc bổ sung chi tiết này vào bản vẽ hệ thống hút khói giúp chia nhỏ luồng khí, ép gió rẽ ngoặt một cách trơn tru, triệt tiêu dòng xoáy rối và duy trì được tổng lưu lượng gió ổn định cho toàn bộ mạng lưới hệ thống hút khói.
Giải Pháp Chuyên Sâu Giảm Độ Ồn Và Xử Lý Hao Hụt Áp Suất Gió
Môi trường nhà bếp vốn đã cực kỳ ồn ào. Nếu hệ thống hút khói hoạt động phát ra âm thanh cộng hưởng lớn sẽ gây căng thẳng thần kinh nghiêm trọng cho đội ngũ bếp. Mọi biện pháp tiêu âm phải được tính toán từ sớm.
Phương Pháp Tính Toán Áp Suất Gió Trên Bản Vẽ Thiết Kế Ống Gió
Để giải quyết triệt để bài toán này, khâu thiết kế ống gió bắt buộc phải có bảng tính toán sụt áp chi tiết. Cụ thể, kỹ sư sẽ tính tổng tổn thất áp suất ma sát tạo ra bởi chiều dài ống thẳng cộng với tổn thất áp suất cục bộ sinh ra từ các co lơi, chụp hút, hộp gom gió và lưới lọc mỡ. Tổng sụt áp này chính là cơ sở kỹ thuật cốt lõi trình bày trên bản vẽ hệ thống hút khói để tiến hành lựa chọn quạt hút ly tâm. Quạt được chọn phải có lưu lượng gió đáp ứng đủ nhu cầu thông hơi, đồng thời cột áp tĩnh của quạt phải lớn hơn hoặc bằng tổng áp suất tổn thất đã tính toán, nhằm đảm bảo quạt đủ sức kéo một lượng gió lớn đẩy đi thật xa.
Kỹ Thuật Tiêu Âm Bằng Vật Liệu Cách Âm Chuyên Dụng Tích Hợp
Quạt hút ly tâm công suất lớn là nguồn phát ra tiếng rít xé gió và độ rung cơ học rất cao. Để xử lý, bản vẽ hệ thống hút khói phải cập nhật hạng mục hộp tiêu âm (Silencer). Hộp tiêu âm thường được gia công với lớp vỏ ngoài là tôn tráng kẽm vững chắc, bên trong bọc các lớp bông thủy tinh cách nhiệt cách âm mật độ cao và được cố định bởi lớp tôn đột lỗ tổ ong. Khi xem xét thiết kế ống gió, vị trí lắp đặt hộp tiêu âm lý tưởng nhất là kẹp ở hai đầu sát với quạt hút (một ống tiêu âm đầu hút và một ống tiêu âm đầu đẩy). Phương pháp này giúp triệt tiêu xung động sóng âm trước khi âm thanh kịp khuếch đại truyền ngược vào khu vực nhà bếp qua đường ống gió bằng kim loại.
Tổng Kết
Một bản vẽ hệ thống hút khói chính xác và một kế hoạch thiết kế ống gió khoa học chính là chìa khóa vàng giúp mọi mô hình kinh doanh dịch vụ F&B đạt chuẩn an toàn vận hành, bảo vệ tài sản và tăng cường năng suất lao động cho nhân sự. Thay vì liên tục chắp vá sửa chữa những lỗi lầm do thi công tự phát, việc đầu tư nghiêm túc cho khâu thiết kế kỹ thuật hệ thống hút khói ban đầu sẽ giúp chủ nhà hàng tối ưu hóa hàng chục triệu đồng chi phí năng lượng và bảo dưỡng mỗi năm.
